説明 |
下お写真をクリックしてください |
|
|

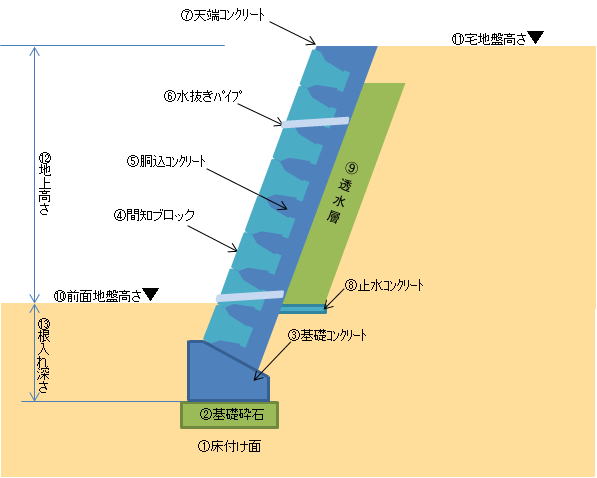

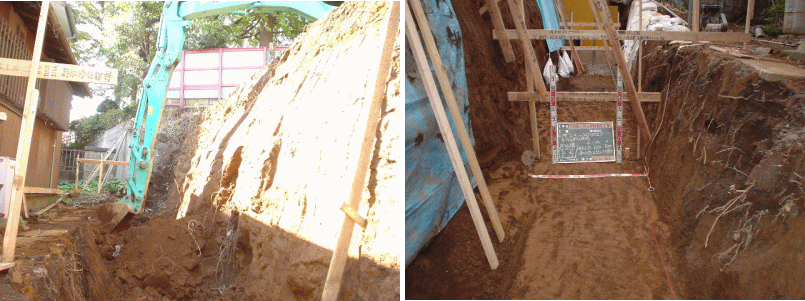

①床付け面
|
所定の高さまで、建設機械で土を掘り、表面に凹凸が無いようになった状態のこと |
 |
|
|

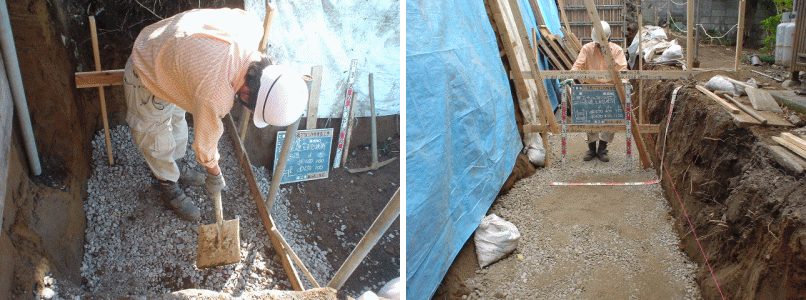

②基礎砕石
|
床付け面に厚み20ｃｍ程度で砕石（割り石、砂利）を敷くこと |
 |
|
|

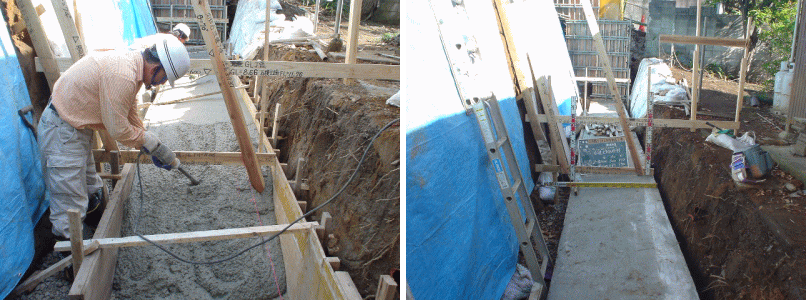

③基礎ｺﾝｸﾘｰﾄ
|
砕石基礎の上に基礎コンクリートを打ちます。とても大切な役割のコンクリートです。バイブレーターを使用して緊密なコンクリートを造ります。 |
 |
|
|

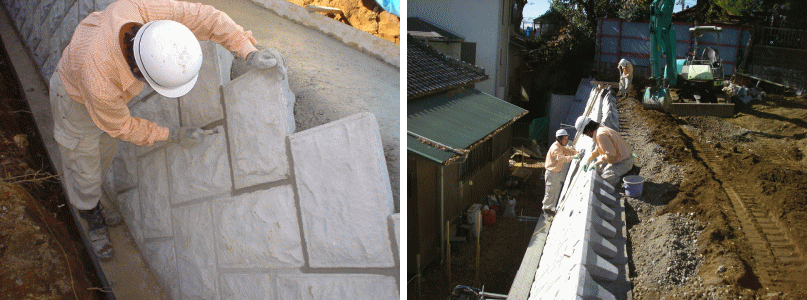

④間知ブロック
|
間知ブロック（工場で製造したコンクリートで製品）を、職人さんの手で１つ１つ積んでいきます。自然石などが使用される場合もあり、450mm×300mmの寸法のものが多く使用されています。 |
 |
|
|

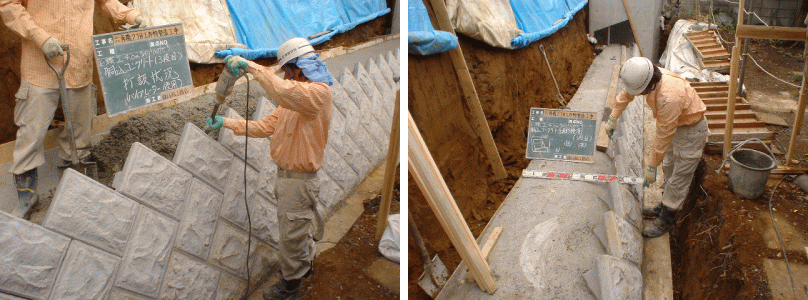

⑤胴込ｺﾝｸﾘｰﾄ |
積んだ間知ブロックの裏にコンクリートを充填します。表面からは、見えませんが、このコンクリートが擁壁の耐久年数を決定する大切な作業です。 |
 |
|
|

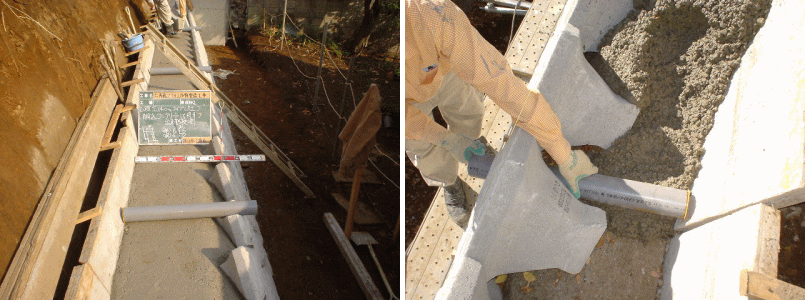

⑥水抜きﾊﾟｲﾌﾟ |
宅地盤に浸透した雨水を抜くために配置する穴です。直径７５mmの塩ビパイプが使用されます。 |
 |
|
|

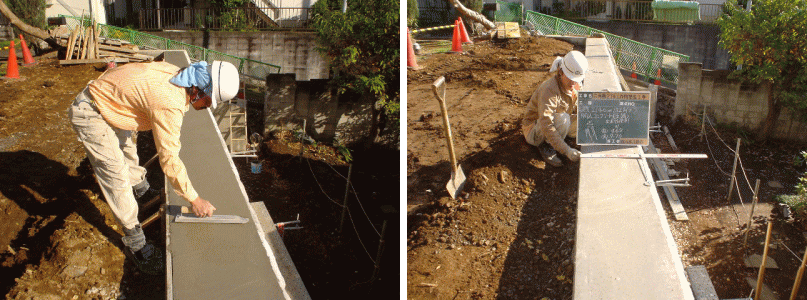

⑦天端ｺﾝｸﾘｰﾄ
|
たて壁コンクリートの一番上の部分を意味します。金コテで滑らかに仕上げます。設計により、宅地盤の高さより、低くしたりすることもできます。 |
 |
|
|

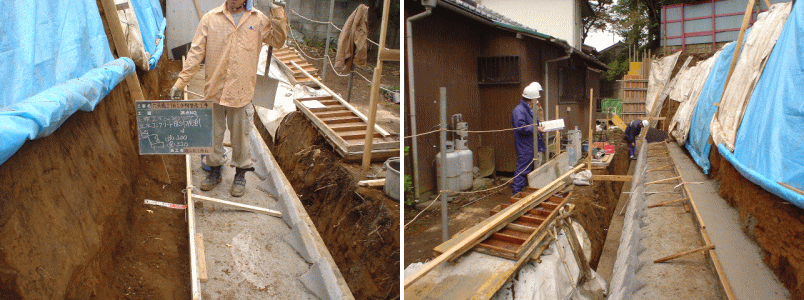

⑧止水ｺﾝｸﾘｰﾄ
|
宅地盤に浸透した雨水を抜くために配置するコンクリートです。 |
 |
|
|

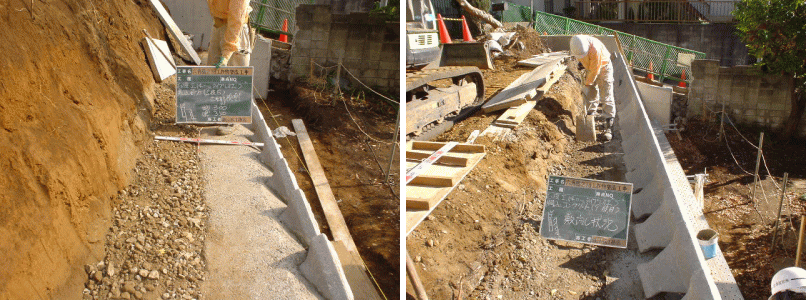

⑨透水層
|
宅地盤に浸透した雨水を抜くために設ける透水層（砂利または割り石）です。 |
 |
|
|

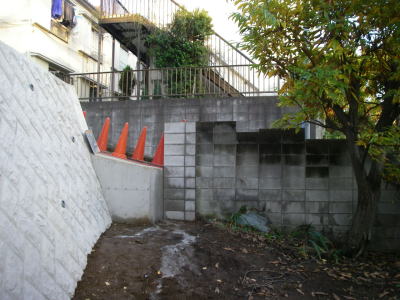

⑩前面地盤高さ |
擁壁の前側の地盤の高さです。前面地盤が平らな場合は単純ですが、 坂道などの場合は、高さが１ｍ～4ｍなどと最低～最高高低差を把握し、設計します。 |
 |
|
|

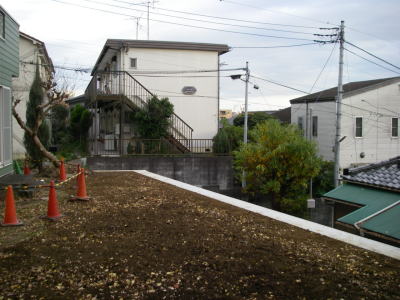

⑪宅地盤高さ |
擁壁が存在する宅地盤の仕上がり高さです。簡単に言うとお庭の高さとなります。 |
 |
|
|

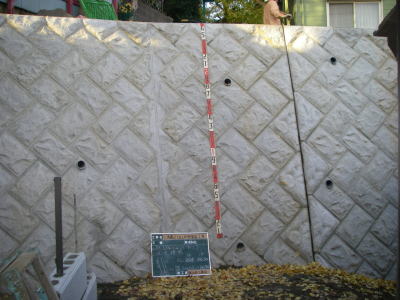

⑫地上高さ
|
地上高さ（⑬宅地盤高さ-⑫前面地盤高さ）です。通常擁壁の高さはこの高さで表現します。
例・・・・高さ3ｍの石積み擁壁 高さは斜めではなく、垂直高さとなります。 |
 |
|
|

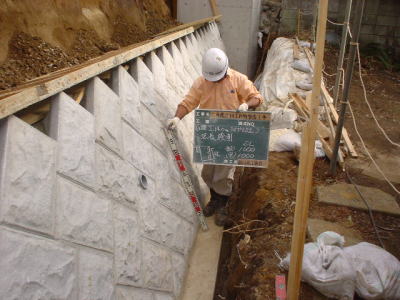

⑬根入れ深さ
|
地面より下に埋める深さです。 |
 |
|
|
|
|
|
|
